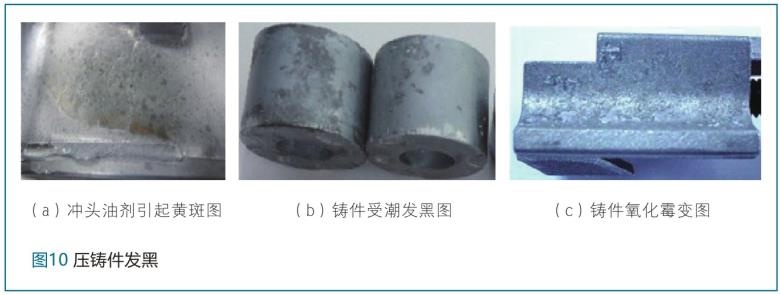

如果壓射室內(nèi)的沖頭油過(guò)多，遇到澆注的高溫合金液時(shí)，會(huì)產(chǎn)生大量的火焰、油煙和碳黑。這些火焰、油煙及碳黑不僅會(huì)促使合金液氧化，還會(huì)污染合金液和型腔型壁。所以，要盡量減少?zèng)_頭油用量，沖頭油的用量多少，以觀察料餅外圓不要有發(fā)黑，黑色只在沖頭一側(cè)端面即可。

因含有石墨的沖頭油容易使鑄件發(fā)黑，應(yīng)選用石墨含量少，或無(wú)石墨含量的沖頭油。如，可選用水溶性的沖頭油，減少蠟、油脂及有機(jī)物的使用量。

 如果沖頭油產(chǎn)生過(guò)多、過(guò)濃的油煙，油煙會(huì)從內(nèi)澆口流進(jìn)型腔，并黏附在內(nèi)澆口附近的型腔，致使內(nèi)澆口附近部位的鑄件表面出現(xiàn)發(fā)黑現(xiàn)象。 將沖頭潤(rùn)滑油以霧狀噴射在壓射室之外的沖頭上部，或以霧狀在壓射之后，從沖頭后部噴射在壓射室內(nèi)，這樣堆積的沖頭油會(huì)被退回的沖頭推出到壓射室之外，以減少?zèng)_頭油的堆積。

如果在壓射沖頭退回之后，把沖頭油以霧狀噴射在壓射室內(nèi)，或以油液狀滴注在壓射室之內(nèi)，不僅要少噴沖頭油m.ellenest.com，更要注意的是用壓縮空氣把堆積的沖頭油吹得分散在壓射室的表面。

如果模具抽芯器漏油，抽芯器的液壓油流進(jìn)型腔，也會(huì)使鑄件表面發(fā)黑。
